Hogyan javítják a tűfejek az elektronikus kapcsolatokat?

Absztrakt: Fejlécek rögzítésekulcsfontosságú alkotóelemei az elektronikus rendszereknek, megbízható összeköttetést biztosítva az áramköri lapok és a perifériás eszközök között. Ez a cikk a tűfejlécek tervezését, alkalmazásait, előnyeit és kiválasztási kritériumait tárja fel, gyakorlati útmutatást adva a mérnököknek, tervezőknek és az elektronika szerelmeseinek. Shenzhen JYE Technology Co., LTD. kiváló minőségű tűfejekre specializálódott, hogy megfeleljen a különféle ipari igényeknek.

Tartalomjegyzék

• A PIN-fejlécek bemutatása
• A tűfejlécek típusai
• A tűfejlécek használatának előnyei
• Pin-fejlécek alkalmazásai
• A jobb oldali tűfejléc kiválasztása
• Telepítési tippek
• GYIK a PIN-fejlécekről
• Következtetés és kapcsolatfelvétel

A PIN-fejlécek bemutatása

A tűfejek műanyag alapra szerelt fémtüske-sorok, amelyeket általában nyomtatott áramköri kártyák (NYÁK) vezetékekkel, csatlakozókkal vagy más kártyákkal történő összekapcsolására használnak. Egyszerű, megbízható módot nyújtanak leválasztható vagy állandó elektromos csatlakozások létrehozására elektronikus eszközökben. A tűfejek tűköze, tűszáma és tájolása változhat, rugalmasságot biztosítva az áramkör kialakításában.

A tűfejlécek típusai

A tűfejlécek típusainak megértése segít a megfelelő komponens kiválasztásában egy projekthez:

• Egysoros tűfejlécek:Egyetlen csapsorból áll, amely alkalmas kompakt elrendezésekhez.

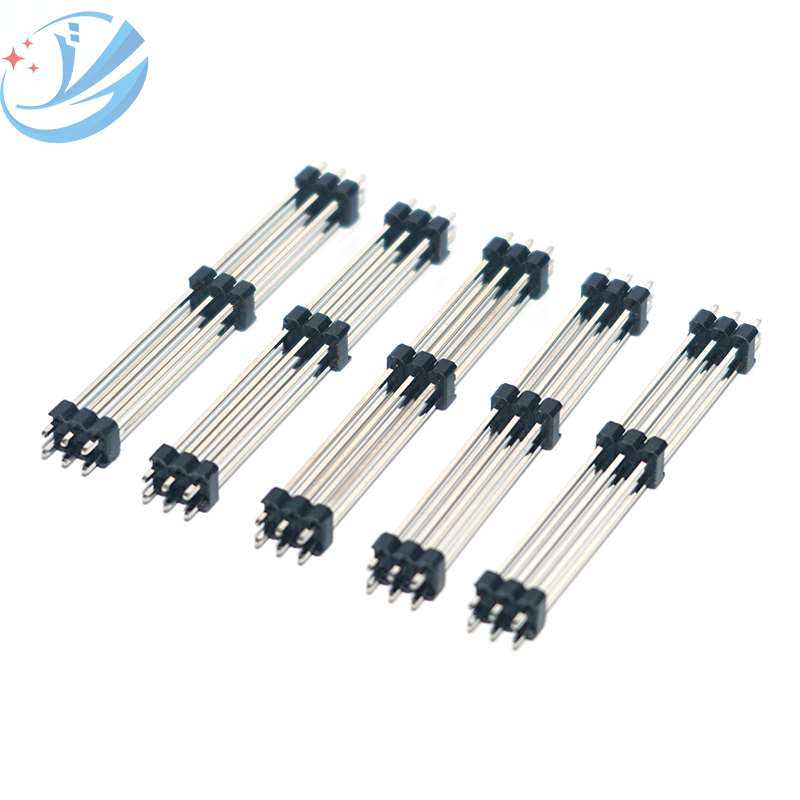

• Kétsoros tűfejlécek:Két párhuzamos érintkezővonallal rendelkezik, amelyek jobb csatlakoztathatóságot biztosítanak.
• Egyenes tűs fejlécek:A csapok merőlegesek a PCB-re, általában függőleges csatlakozásoknál használatosak.
• Derékszögű tűfejlécek:A csapok 90 fokban hajlottak a vízszintes csatlakozásokhoz.
• Burkolt fejlécek:Helyezzen be egy műanyag fedelet, hogy megakadályozza az eltolódást vagy a rövidzárlatot.

A tűfejlécek használatának előnyei

A tűfejek számos előnnyel járnak az elektronikus tervezésben:

• Megbízható csatlakozások:A szilárd mechanikai és elektromos csatlakozások csökkentik a jelveszteséget.
• Modularitás:Lehetővé teszi a modulok egyszerű rögzítését és eltávolítását forrasztási változtatások nélkül.
• Kompakt kialakítás:A NYÁK-terület hatékony kihasználása a csatlakoztathatóság megőrzése mellett.
• Költséghatékony:Gazdaságos megoldás prototípus-készítéshez és gyártáshoz.
• Testreszabás:Különböző méretben, tűszámban és anyagokban kapható.

Pin-fejlécek alkalmazásai

A pin-fejléceket széles körben alkalmazzák az iparágakban, többek között:

• Beágyazott rendszerek és mikrovezérlő kártyák
• Szórakoztató elektronikai cikkek, például okoseszközök és háztartási gépek
• Ipari automatizálás és robotika
• Számítógépes alaplapok és bővítőkártyák
• Prototípuskészítés és tesztelési áramkörök

A jobb oldali tűfejléc kiválasztása

A megfelelő tűfejléc kiválasztásához figyelembe kell venni a legfontosabb tényezőket:

• Pin szám:Párosítsa össze a szükséges csatlakozások számát az áramkörében.
• Beállási méret:A szabványos távolság 2,54 mm, de a lehetőségek nagy sűrűségű kiviteleknél eltérőek.
• Jelenlegi értékelés:Győződjön meg arról, hogy a fejrész képes kezelni a várható elektromos terhelést.
• Szerelési stílus:Átmenő furat vagy felületi szerelés PCB-kialakítás alapján.
• Anyagminőség:Ipari alkalmazásoknál vegye figyelembe a korrózióállóságot és a tartósságot.

Telepítési tippek

A megfelelő telepítés biztosítja a hosszú távú megbízhatóságot:

• Gondosan illessze a fejléc tüskéit a PCB nyílásaihoz.
• Használjon a csap típusának megfelelő forrasztási technikát a hideg illesztések elkerülése érdekében.
• Moduláris kialakítások esetén fontolja meg a csatlakozókat védőburkolattal ellátott fejléceket.
• Összeszerelés után ellenőrizze a csatlakozásokat az elektromos folytonosság ellenőrzéséhez.

GYIK a PIN-fejlécekről

1. kérdés: Felhasználhatók-e újra a tűfejek?
V1: Igen, sok tűfej újrafelhasználható, ha óvatosan távolítják el a tűk meghajlítása nélkül.

2. kérdés: Mi a standard tűosztás?
A2: A leggyakoribb osztásköz a 2,54 mm (0,1 hüvelyk), bár a nagy sűrűségű táblákhoz más osztásközök is elérhetők.

3. kérdés: Hogyan választhatok az egysoros és a kétsoros fejlécek között?
A3: Az egysoros fejlécek kompakt áramkörökhöz alkalmasak; A kétsoros fejlécek ideálisak a nagyobb csatlakozási igényekhez.

4. kérdés: Vannak nagyáramú tűfejek?
A4: Igen, az ipari minőségű tűfejeket úgy tervezték, hogy nagyobb áramot szállítsanak megfelelő bevonattal és vastagsággal.

Következtetés és kapcsolatfelvétel

A tűfejek olyan alapvető összetevők, amelyek javítják az elektronikus áramkörök megbízhatóságát, modularitását és hatékonyságát. A megfelelő típus, anyag és beépítési mód kiválasztása jelentősen növelheti a készülék teljesítményét.Shenzhen JYE Technology Co., LTD.kiváló minőségű tűfejek és csatlakozófejek széles választékát kínálja a különféle ipari és prototípus-gyártási igényeknek megfelelően. További információért és személyre szabott megoldásokért,lépjen kapcsolatba velünkmég ma, és emelje fel elektronikus dizájnját.
